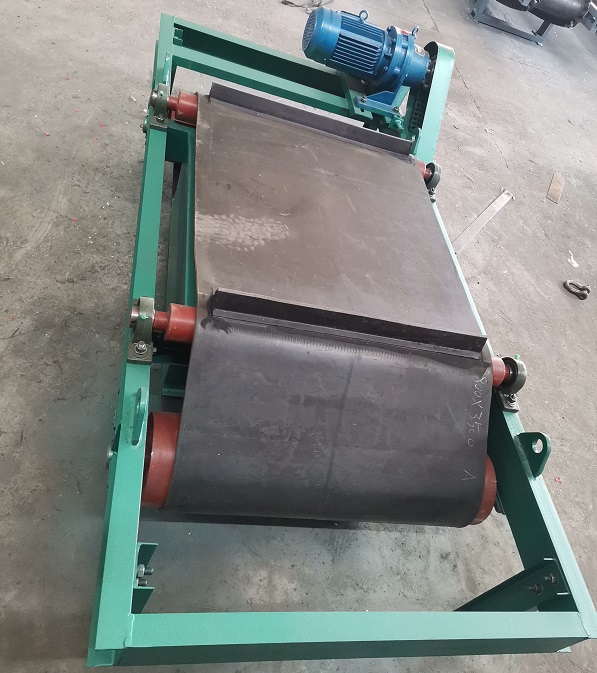

前文我們對自卸除鐵器中的監控系統功能需求進行了解析，為建立適合的系統模型，可對功能性需求進行分解，再按照需求分解的結果建模： 這些功能需求可以分解為兩大類∶ （1）以控制和調節為主的需求。這類需求直接關平設備的運行狀態，需要從現場設備采集一手?jǐn)?shù)據參數，經過分析和運算，形成控制方案。其實時性和安全性要求較高。 （2）以監控和數據分析為主的需求。這類需求主要是針對設備的管理、維護和輔助控制，包括一些離線的數據處理和分析。它的安全與否并不對現場設備運行構成直接影響，也不會對生產安全構成直接威脅，它的實時性的要求較低。按照上述的分析，對自卸除鐵器監控系統體系結構建立DCS的二級計算機系統的模型。整個系統可按功能分解為直接控制級和過程管理級兩層。 一、直接控制級功能描述∶ （1）連接過程控制的各設備和傳感器，對其運行狀態、參數進行采集。 （2）對采集到的參數進行運算和處理，按照確定的控制方案作出操作決策。 （3）具備參數集中顯示功能，具備和現場人員的人機接口（MMI）。 （4）須具備自立的報警系統，符合故障安全原則。 （5）具備和過程管理級通訊接口，能夠?qū)崿F(xiàn)與過程管理級的信息交互。 二、過程管理級功能描述∶ （1）能夠?qū)ΜF(xiàn)場設備進行遠程集中監控。 （2）可以設置操作權限，需要時可進行遠程集中控制。 （3）可以進行在線或離線數據分析，為設備管理和維護提供依據。 （4）可以改變現場控制參數和方案。 三、現場控制級和過程管理級的關系∶ 現場控制級具有先決權，在任一情況下都須能夠保持單獨工作;過程管理級只有監控和輔助控制的作用，它與現場控制級只靠通訊鏈路保持連接，它的故障不對現場控制級構成影響。
